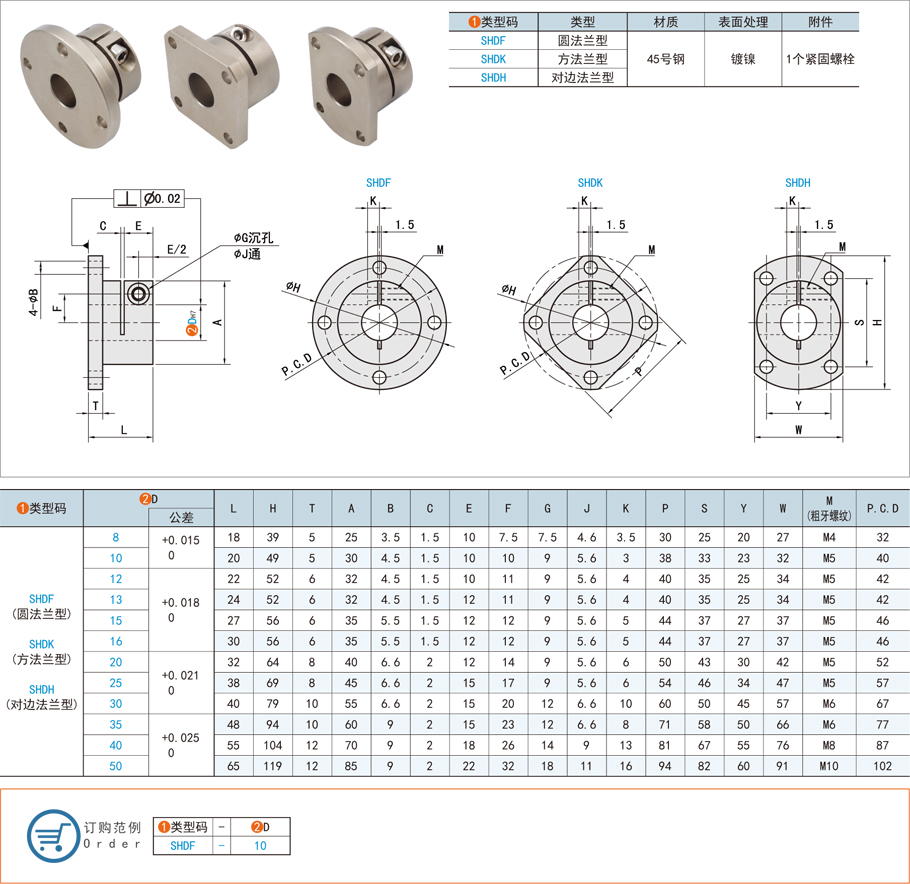

對邊法蘭型導向軸支座在機械系統中起著至關重要的作用，它不僅支撐著導向軸，還確保了整個系統的穩定性和精度。

以下是對邊法蘭型導向軸支座加工的詳細注意事項：

一、材料選擇與預處理

1. 材料選擇：

   • 應選用高強度、高耐磨性的材料，如合金鋼或不銹鋼，以應對重載和長期運轉帶來的挑戰。
   • 常見的選擇包括S45C中碳優質鋼和SUS304不銹鋼，它們具有良好的機械性能和耐腐蝕性。

2. 材料預處理：

   • 在加工前，應對材料進行退火處理，以消除內應力，提高材料的可加工性和穩定性。

二、精密加工工藝

1. 數控機床加工：

   • 利用高精密數控機床進行加工，確保尺寸精度和形狀公差達到設計要求。
   • 加工過程中應采用合適的切削參數，避免刀具磨損過快，影響加工質量。

2. 多工序加工：

   • 導向軸支座的加工通常包括粗加工、半精加工和精加工等多個工序，每個工序都需嚴格控制加工余量和表面粗糙度。

3. 熱處理：

   • 根據設計要求，可能需要進行淬火、回火等熱處理工藝，以提高材料的硬度和耐磨性。

三、表面處理與防護

1. 表面硬化處理：

   • 對關鍵受力部位進行表面硬化處理，如氮化、鍍鉻或噴涂陶瓷涂層，以增強耐磨性和抗腐蝕性。

2. 防銹處理：

   • 完成所有加工工序后，應對導向軸支座進行全面防銹處理，如涂覆防銹油或噴涂防銹漆。

四、結構設計與優化

1. 剛性設計：

   • 導向軸支座的法蘭部分應設計得足夠厚重，以保證整體結構的剛性。
   • 可通過有限元分析等方法對結構進行優化，減少應力集中和變形。

2. 安裝孔與定位銷設計：

   • 安裝孔和定位銷的設計需精確匹配，確保導向軸支座能準確無誤地安裝在預定位置。

五、精度檢測與質量控制

1. 三坐標測量儀檢測：

   • 使用三坐標測量儀對導向軸支座的關鍵尺寸和形位公差進行全面檢測，確保符合設計要求。

2. 過程質量控制：

   • 建立完善的質量控制體系，對每個加工環節進行嚴格監控，及時發現并糾正質量問題。

六、裝配與調試

1. 預裝配檢查：

   • 在正式裝配前，對導向軸支座和相關零部件進行預裝配檢查，確保各部件之間配合良好。

2. 精細調試：

   • 裝配完成后，需對整個系統進行精細調試，直至達到最佳工作狀態。

綜上所述，對邊法蘭型導向軸支座的加工是一個復雜而精細的過程，需要綜合考慮材料、工藝、設計和質量控制等多個方面。只有這樣，才能確保生產出高質量、高性能的導向軸支座。本文內容是上隆自動化零件商城對“對邊法蘭型導向軸支座”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
